[table background=http://tweakers.net/ext/f/TQS6JQmAWvZ2jtaCmK3RgPmG/full.jpg cellpadding=0 cellspacing=0 width=100% height=50 border=0][tr][td width=25][/td][td width=375 fontsize=30][Left][b]Voorwoord[/b][/left][/td][td width=100][center][jump=index, index][img=175,44,,,’Naar de index’]https://dl.dropboxusercontent.com/u/58154515/ebode/bts21/banner/ebode_logo.png[/img][/jump][/center][/td][/tr][/table]Herken je de irritatie van eerst de TV-meubel deurtjes open moeten doen om de daarin gestalde apparatuur te kunnen bedienen?

Daarvoor heeft Ebode deze HDIK30 op de markt gebracht. Dit kleine apparaatje sluit je aan op de HDMI-kabel tussen je TV en het te bedienen (niet direct in het zicht staande) apparaat.

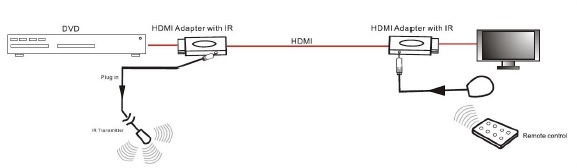

Aan de kant van de TV ontvangt de IR-ontvanger het IR-signaal voor b.v. je DVD-speler en zend het ir-signaal weer uit via de IR-led aan de andere kant van de HDMI-kabel (bij de DVD-speler).

[img=,,,,’Overview’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/overview.jpg[/img]

Dit is handig, want op deze manier hoef je geen extra kabels te leggen en er is ook geen (extra) voeding nodig.

[table background=http://tweakers.net/ext/f/TQS6JQmAWvZ2jtaCmK3RgPmG/full.jpg cellpadding=0 cellspacing=0 width=100% height=50 border=0][tr][td width=25][/td][td width=375 fontsize=30][Left][anchor=index][/anchor][b]Index[/b][/left][/td][td width=100][center][jump=reacties][img title=’Naar de reacties’]http://tweakers.net/ext/f/AVGuvnYc8cLYb77HhB1Gcpp8/full.png[/img][/jump][/center][/td][/tr][/table][table width=100% border=1 bgcolor=white][tr][td]
[list]
[li][jump=voorwoord]Voorwoord[/jump][/li]
[li][jump=specs]Specificaties[/jump][/li]
[li][jump=verpakking]In de doos[/jump][/li]
[li][jump=aansluiten]Het aansluiten[/jump][/li]
[li][jump=ir]IR zender en ontvanger[/jump][/li]
[li][jump=nawoord]Nawoord[/jump][/li]
[li][jump=changelog]Changelog[/jump][/li]
[li][jump=scorecard]Scorekaart[/jump][/li]
[/list]
[/td][td][img=,,,,’Ebode HDIK30′]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/hdik30-ir-over-hdmi-set.jpg[/img][/td][/tr][/table][table background=http://tweakers.net/ext/f/TQS6JQmAWvZ2jtaCmK3RgPmG/full.jpg cellpadding=0 cellspacing=0 width=100% height=50 border=0][tr][td width=25][/td][td width=375 fontsize=30][Left][anchor=specs][/anchor][b]Specificaties[/b][/left][/td][td width=100][center][jump=index, index][img=175,44,,,’Naar de index’]https://dl.dropboxusercontent.com/u/58154515/ebode/bts21/banner/ebode_logo.png[/img][/jump][/center][/td][/tr][/table]
[table align=center bgcolor=white width=570 border=0 cellpadding=7][tr][td width=45% bgcolor=silver]Model[/td][td bgcolor=silver]Ebode HDIK30[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]Dual band IR blaster en ontvanger[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]HDMI Male naar Female Adapter[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]30KHz – 60 KHz breedband IR[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]3.5mm Stereo Jack aansluiting voor IR[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]Blaster en ontvanger werkafstand 3-5m[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]IR over HDMI tot 100 meter [/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]Geen externe voeding nodig[/td][/tr]
[tr][td width=45% colspan=2 bgcolor=whitesmoke]Schakelen tussen IR- en CEC modus[/td][/tr]
[/table]
[table background=http://tweakers.net/ext/f/TQS6JQmAWvZ2jtaCmK3RgPmG/full.jpg cellpadding=0 cellspacing=0 width=100% height=50 border=0][tr][td width=25][/td][td width=375 fontsize=30][Left][anchor=verpakking][/anchor][b]In de doos[/b][/left][/td][td width=100][center][jump=index, index][img=175,44,,,’Naar de index’]https://dl.dropboxusercontent.com/u/58154515/ebode/bts21/banner/ebode_logo.png[/img][/jump][/center][/td][/tr][/table][table cellpadding=0 cellspacing=0 bordercolor=white border=0]

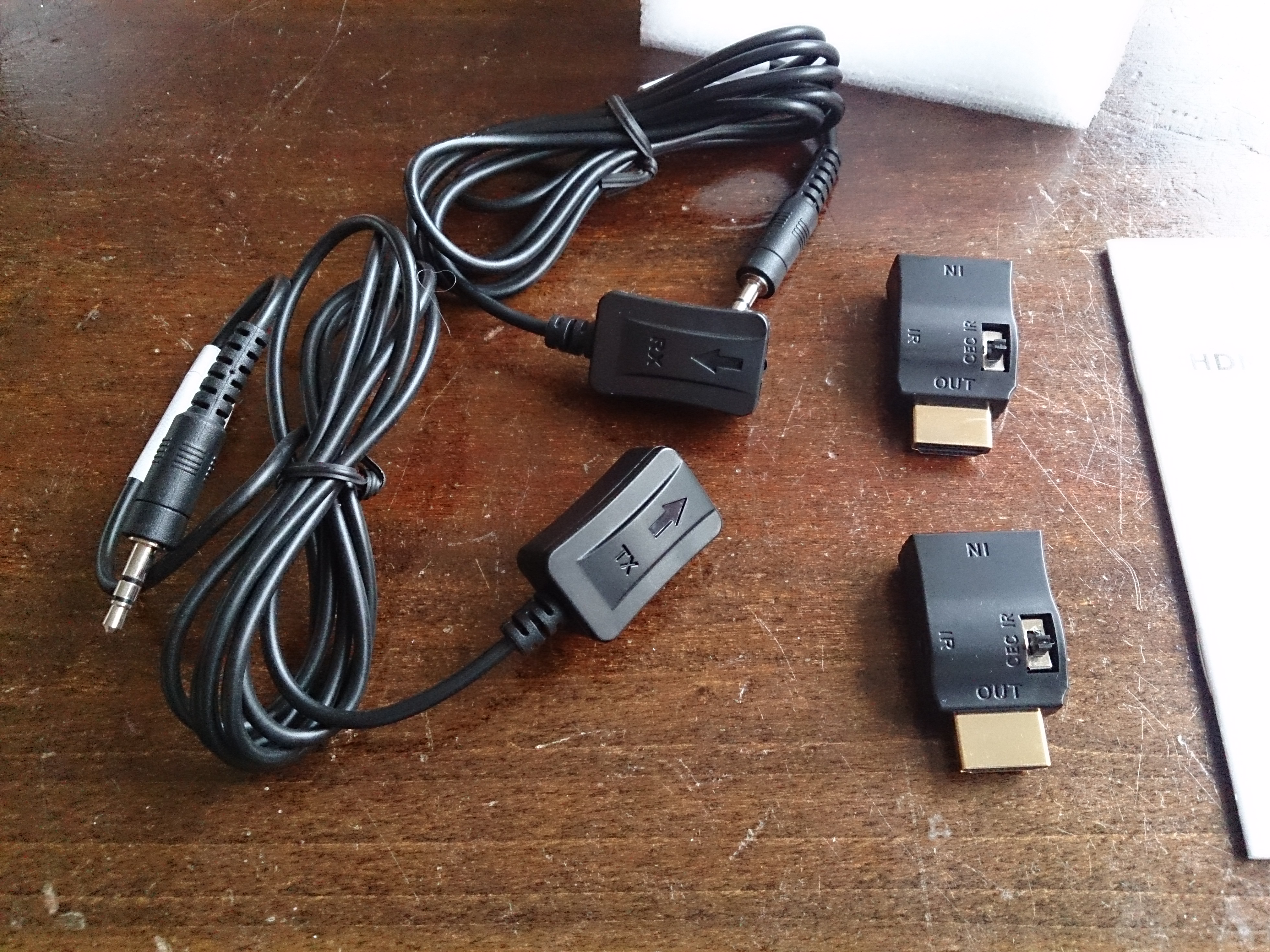

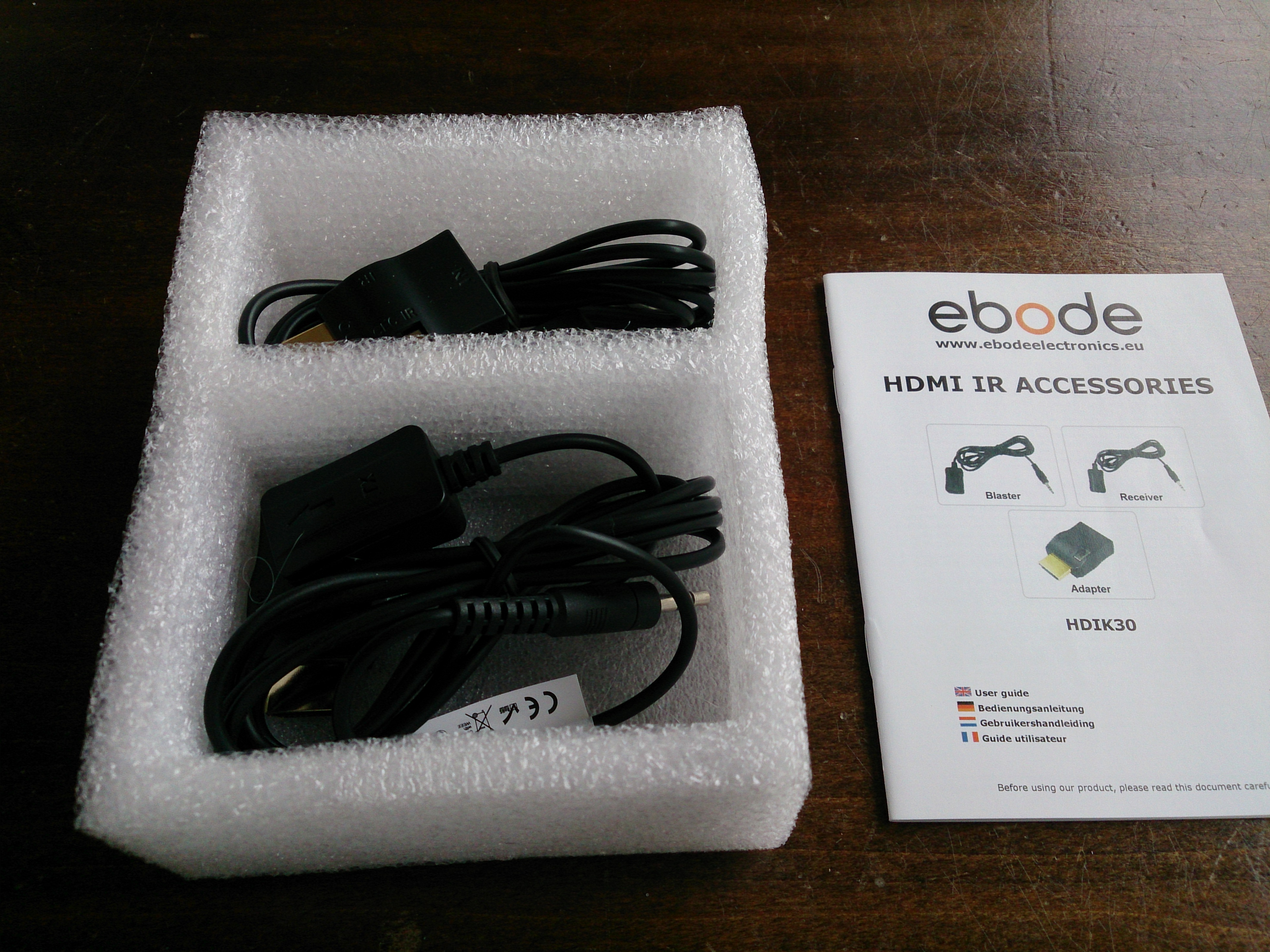

[tr][td][url=’https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.46.09.jpg’][img title=’De doos’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.46.09_klein.jpg[/img][/url][/td][td][url=’https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.46.26.jpg’][img title=’De inhoud’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.46.26_klein.jpg[/img][/url][/td][td][url=’https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.47.10.jpg’][img title=’Kabels en verloop’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-24%2018.47.10_klein.jpg[/img][/url][/td][/tr]
[/table][table background=http://tweakers.net/ext/f/TQS6JQmAWvZ2jtaCmK3RgPmG/full.jpg cellpadding=0 cellspacing=0 width=100% height=50 border=0][tr][td width=25][/td][td width=375 fontsize=30][Left][anchor=aansluiten][/anchor][b]Het aansluiten[/b][/left][/td][td width=100][center][jump=index, index][img=175,44,,,’Naar de index’]https://dl.dropboxusercontent.com/u/58154515/ebode/bts21/banner/ebode_logo.png[/img][/jump][/center][/td][/tr][/table]

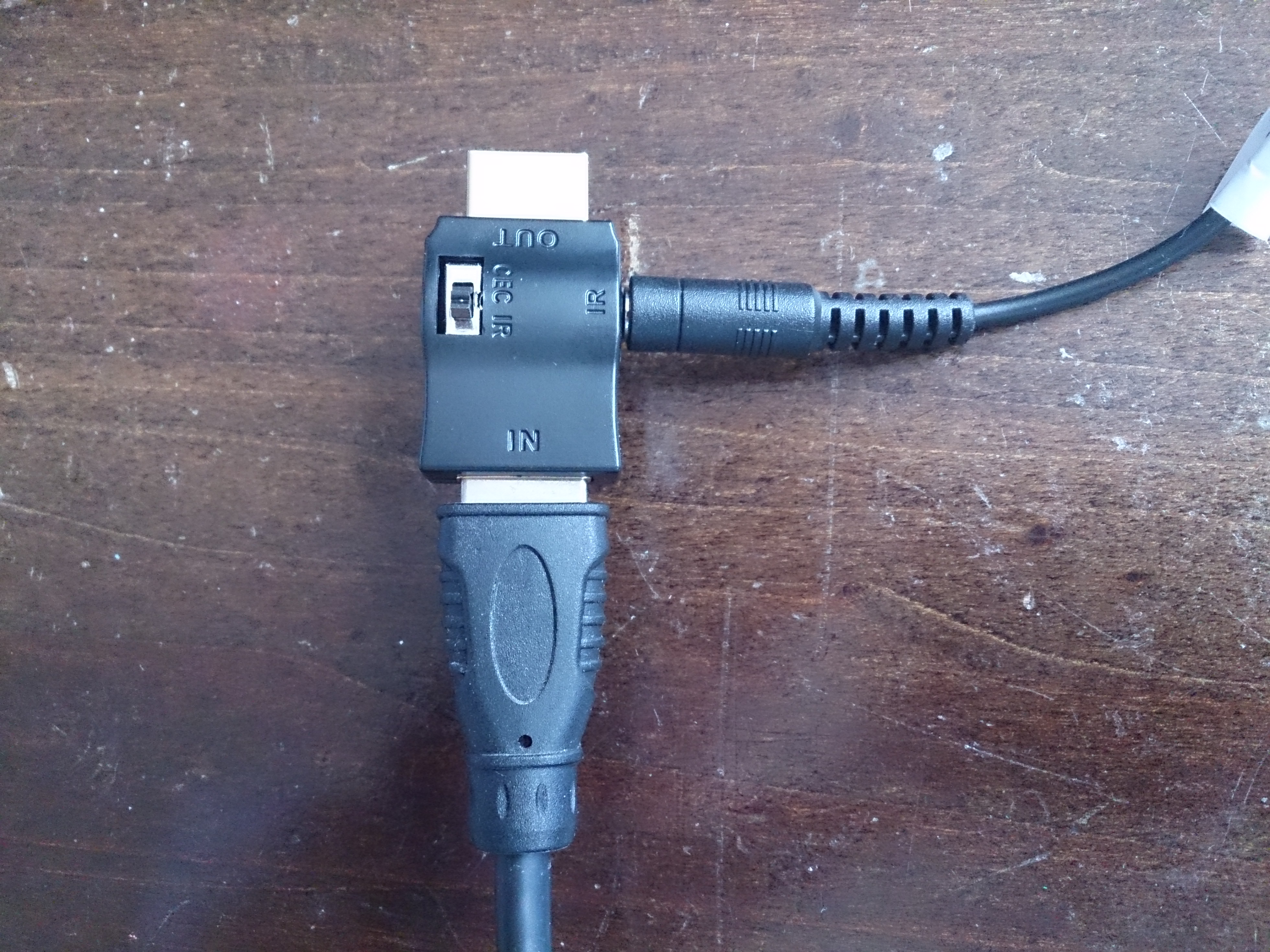

[url=https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-28%2013.39.13.jpg][img title=’Ebode HDIK30 aansluiten’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/2013-09-28%2013.39.13_klein.jpg[/img][/url]
Het aansluiten is eenvoudig. Je hoeft enkel de adapters aan te sluiten op de HDMI-kabel en de IR-ontvanger (RX) aan de kant van de TV aansluiten op de adapter. De IR-zender (TX) aansluiten aan de kant van het te bedienen apparaat.

Daarna de kabel aansluiten tussen de TV en het te bedienen apparaat en de setup is voor elkaar.

Wat een klein nadeel is dat de kabel relatief stug is en en geen plakker aan de onderkant van de IR-zender en ontvanger zit, waardoor ze niet goed op één plek blijven liggen. Dit probleem is eenvoudig op te lossen, door dubbelzijdige tape te plakken onder de zender en ontvanger, zodat ze eenvoudig te fixeren zijn.

[img=,,,,’IR-ontvanger geplakt aan de onderkant van de TV’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/ir-ontvanger.jpg[/img]

De IR-ontvanger kan volgens de specs IR-signalen ontvangen over een afstand tot 5 meter. In de praktijk, blijkt de ontvanger de IR-singalen goed te ontvangen en door te sturen naar de te bedienen apparatuur (getest op een afstand van ongeveer 3,5 meter, met een Humax IRHD-5200c).

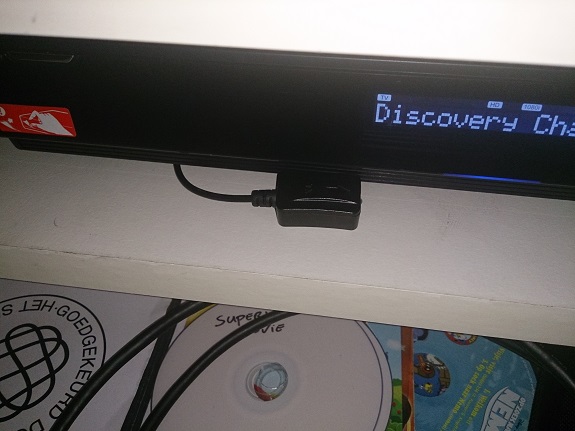

[img=,,,,’IR-zender voor Humax IRHD-5200C’]https://dl.dropboxusercontent.com/u/58154515/ebode/hdik30/ir-zender.jpg[/img]

Handig is dat je optioneel ook een [url=http://www.ebodewinkel.nl/28-ebode-switches-splitters-en-converters]Ebode HDSWITCH31 of HDSWITCH51[/url] in combinatie met deze HDIK30 kunt gebruiken, waardoor het mogelijk is om zowel de IR ontvanger als zender aan te sluiten is op de switch (al naar gelang van de gewenste setup), waardoor je één adapter minder nodig hebt.

Wat een nadeel is/kan zijn, is dat de 3,5 mm² (IR-zender en ontvanger) jack aansluiting haaks op de HDMI-adapter aangesloten moet worden. Op mijn TV (Philips 32PFL5322), zitten de HDMI aansluitingen naast elkaar, waardoor ik of maar één HDMI aansluiting kan gebruiken, of verplicht HDMI aansluting ‘2’ of de Ebode HDSWITCH51 moet gebruiken, wil ik al mijn HDMI apparaten kunnen gebruiken.

Een voordeel is dat deze set ook uitgebreid kan worden met de HDSWITCH31/51 van Ebode, waardoor de functionaliteit erg goed is.

Wat een nadeel is/kan zijn, is dat de 3,5 mm² jack aansluiting haaks in de HDMI-adapter gaat, waardoor je mogelijk één of meerdere HDMI aansluitingen op je apparaten niet meer kunt gebruiken, omdat dan deze jack aansluiting in de weg zit. Ook een klein nadeel is dat de kabel relatief stug is en en geen plakker aan de onderkant van de IR-zender en ontvanger zit, waardoor ze niet goed op één plek blijven liggen. Dit probleem is eenvoudig op te lossen, door dubbelzijdige tape te plakken onder de zender en ontvanger, zodat ze eenvoudig te fixeren zijn.

Het IR-ontvangen en verzenden doet de HDIK30 in iedergeval perfect!
